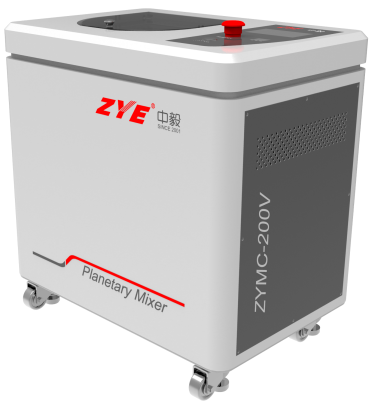

ZYMC-200V  均質機

一.機器原理及功能:

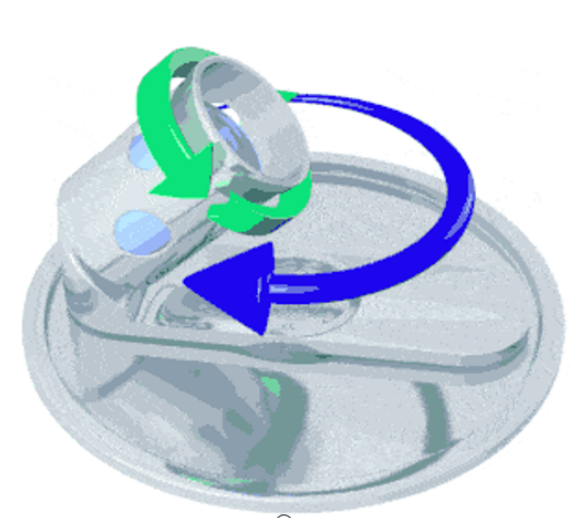

本機采用行星傳動的方式(公轉+自轉),對載杯(或載具)內的物料施加相當于幾百個材料本身重力的離心力, 再結合公自轉互相之間對材料的揉           合,最終達到多組分材料的快速的均勻.  機器本身較大的離心作用力, 材料內部的氣泡在這一作用力擠壓下從本體逸出.同時輔以真空以達到快           速脫除材料氣泡的功能.

二.機器規格及配置

2.1  規格參數:

  a). 型號: ZYMC-200V:

  b). 容器容量(額定):小杯20-50g,大杯:50-120g;

  c). 電源要求:約1.3KW, 220V,50Hz;

  d). 操作方式: 人機交互界面;

  e). 公轉轉速: 130-2200RPM;

  f). 多段參數組:可設定和記憶8組參數;

  g). 保護功能: 門蓋，振動、過載、真空泄露

     h). 尺寸: L585*W405*H600mm.

2.2  主要配置:

  a). 動力:中毅定制臺款電機及力士樂變頻驅動器.

  b). 動力特點:高速運轉,無極變速;

  c). 控制系統:DELTA可編程控制器;

  d). 操作介面: DELTA-B系觸摸屏, 實現人機交互;

  e). 控制系統特點: 操作可靠性好,介面直觀;

      可設定和記憶8組配方,以適應不同材料對機器的要求;

      每組參數對應速度,時間,可分別設定與調整;

      配方組的參數設定有用戶授權設定;

  f). 關鍵結構及技術:本機型轉動體的設計和配置主要以滿足液液、固液流體物料的均勻混合,離心力與配比確保材料較小的溫升,良好的混合效果;

      日本NSK軸承組件;

      日本MITSUBOSHI傳動帶.

      日本NOK密封組件.

      旋轉體采用五軸加工中心制作，航空鋁合金作為本體;

      轉動外載杯采用特殊表面處理，表面耐磨，不掉色，不污染膠杯；

  g). 保護功能:

      門蓋未蓋上:不能啟動機器運轉,或啟動中機器停止運轉并報警;

      震動過大:啟動中機器會停止運轉并報警;

      電機: 異常時會停機并報警;

     h).  真空系統:

        采用ST真空泵

        真空泵功率約0.55KW,雙缸串列式;

        特點:無油式,清潔,對環境無影響;

        相對真空度:最大到-99KPa(相對于0米海拔,其高低值與當?shù)氐拇髿鈮簭娂昂０蜗嚓P);

        真空顯示:Panasonic數字顯示表,可以調整真空度設定值;

        過濾系統:可拆式帶密封柱狀過濾芯,過氣面積大,過濾效果良好.

   i).其它部分:

門蓋鎖,運行中全程鎖住;

其余電器配件均采用國內外較好品牌:如SCHNEIDER,OMRON,CHNT等
